明桿閘閥和暗桿閘閥的區別、適用于什么場所

[ 2023-11-17 ]

明桿閘閥和暗桿閘閥的區別、適用于什么場所?形態不同:明桿閘閥的閥桿是直接裸露在外的,可以直接看到,而暗桿閘閥的閥桿設置在閥體內部,沒有辦法直接看到,如果想要查看閥桿情況,需要先將閥體打開。開關原理不同:明桿閘閥的閥桿是通過閥桿與方向盤螺紋來實現上下驅動的,而暗桿閘閥的閥桿和方向盤是相對不動的,所以上下切換的時候,可以直接在固定點旋轉,實現驅動閘閥。提升閘板方法不同：明桿閘閥的閥桿是外露的，螺母固定在手輪上，通絡旋轉螺桿的方式來提升閘板，此時的螺桿和閘板是相對旋轉運動，并且閘閥表面可以看到門型的支架。而暗桿閘閥的螺母是固定在閘板上的，利用螺桿自身的旋轉來完成提升閘板的動作，所以從外觀來看，是不能看到門夾的。適用范圍不同：因為明桿閘閥在造型上會多一個支架，所以整體看上去會比暗桿閘閥高處許多，而且在開關的時候，閥桿還會有所上升，對于空間比較狹窄的部位是不適合使用的，比較適合地面上的管道工程，反之，暗桿閥門體型較小，并且開關時閥桿不會上下動作，適合用于地下的管道工程。
明桿閘閥和暗桿閘閥的區別、適用于什么場所

1、明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。　　

2、暗桿閘閥：閥桿螺母在閥體內，與介質直接接觸。開閉閘板時，用旋轉閥桿來實現。這種結構的優點是：閘閥的高度總保持不變，因此安裝空間小，適用于大口徑或對安裝空間受限制的閘閥。此種結構要裝有開閉指示器，以指示開閉程度。這種結構的缺點是：閥桿螺紋不僅無法潤滑，而且直接接受介質侵蝕，容易損壞。

明桿閘閥，型號常見的有Z41H-10，Z41H-16等。
工作原理：閘閥閥桿帶動閘板升降，閥桿在閥體外部，可看見閥桿傳動螺紋，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置；
優點：閥桿傳動螺紋便于潤滑，不受流體沖擊腐蝕；
缺點：需要較大的安裝空間，由于閥桿外露，易受腐蝕，原則上不能安裝在地下。

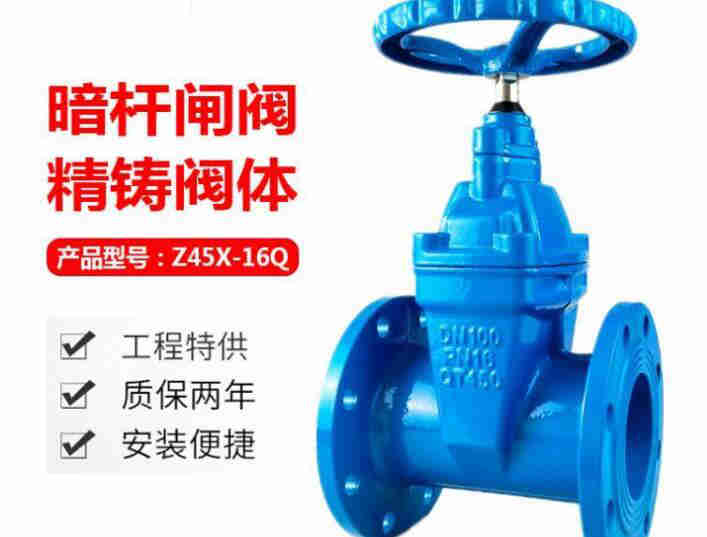

暗桿閘閥，型號常見的有Z45X-10，Z45X-16等。
工作原理：暗桿閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉轉動，閘板在閥體內升降。因此，閥門的高度尺寸小。
優點：由于暗桿閘閥的高度尺寸相對較小且閥桿位于閥體內部，能用于船舶、管溝等空間較小和粉塵含量大的環境。
缺點：從外觀上無法觀察閘板啟閉和大致位置，維護檢修也較為繁瑣；

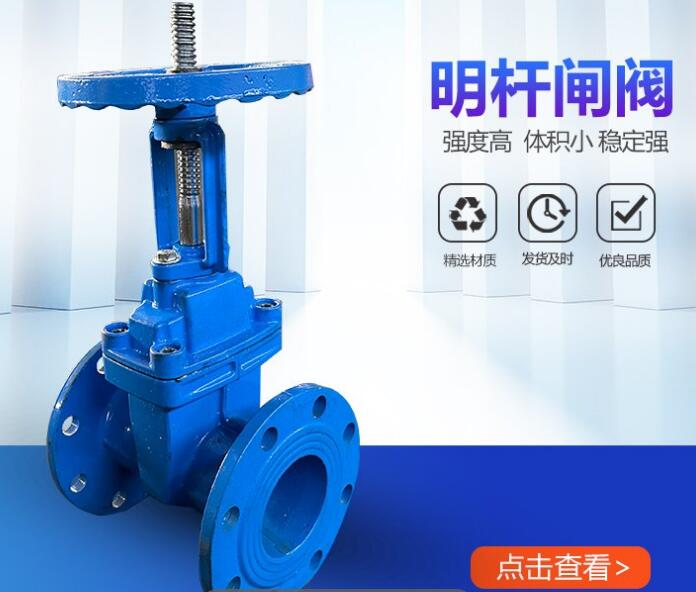

明桿閘閥

明桿閘閥通常用于石化、冶金、電力等行業中,特別是在管道系統中,可用于流量、溫度和壓力控制。如在石油加工行業,閘閥可以用于控制石油化工流程中的各個管道系統,防止泄漏和污染。暗桿閘閥同樣適用于工業領域中,特別是在化學、制藥等管道系統的應用中。
電動閥

明桿閘閥適用于各種介質的流體控制，包括水、石油、氣體等。它廣泛應用于化工、石油、給排水等工業領域，以及家庭自來水、下水道等民用領域。在工業領域中，明桿閘閥常用于管道的截斷和調節流量；而在民用領域，明桿閘閥常用于家庭自來水管道的控制。

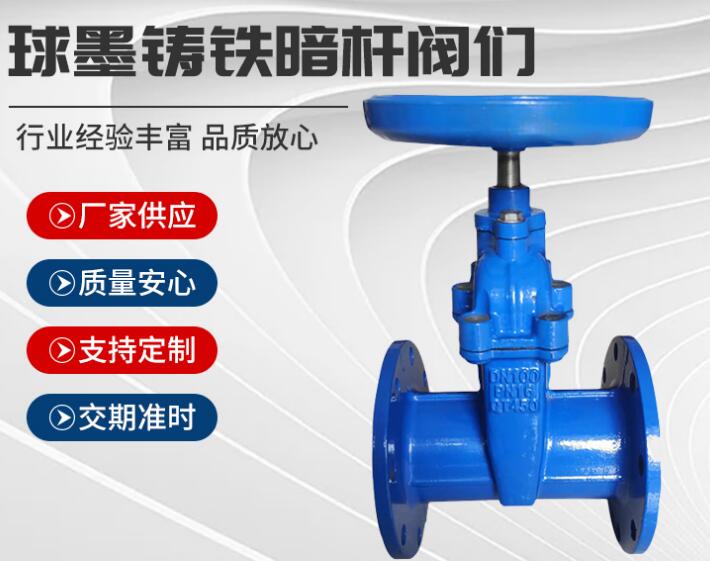

暗桿閘閥

暗桿閘閥通常用于高溫、高壓的工業流體控制系統中。比如，在石油化工、冶金等行業中，暗桿閘閥被廣泛應用于純化裝置或高溫高壓管道的控制。此外，由于隱藏的桿不易被外界破壞，暗桿閘閥還常用于一些惡劣環境下的應用，如海洋工程等。

暗桿：常用于埋藏地下管道，明桿：用在室內的比較多。
